WH3Q-CS-G13 – Komplett utánfutó bekötőkészlet lakókocsihoz, 13-pólusú dugallyal
A Quasar WH3Q-CS-G13 a lengyel gyártó prémium kategóriás, komplett 13-pólusú utánfutó bekötőkészlete, amely beépített intelligens akkumulátor-töltésvezérléssel (ICM) rendelkezik. A készletben minden szükséges alkatrész megtalálható, beleértve az előszerelt 13-pólusú (ISO 11446) utánfutó dugaljat is a fő kábelkötegen, ami jelentősen felgyorsítja a beszerelést.
Ideális választás mindazoknak, akik lakókocsit, caravant, nehezebb utánfutót vagy komplett vontatmányt kívánnak biztonságosan és szabályosan vontatni személyautóval.
Mire alkalmas ez a bekötőkészlet?
A WH3Q-CS-G13 készlet teljes körű megoldást kínál a jármű és a vontatmány elektromos rendszerének biztonságos összekapcsolására. A modul a jármű elektromos rendszeréből kinyeri a lámpajeleket (irányjelző, féklámpa, helyzetjelző, ködlámpa, tolatólámpa), és a 13-pólusú (ISO 11446 szabvány) utánfutó dugaljon keresztül továbbítja az utánfutó felé. Ezen felül gondoskodik a lakókocsi belső akkumulátorának töltéséről és a belső világítás állandó tápellátásáról is.
Kiknek ajánljuk?
- Lakókocsihoz (caravan) – állandó tápellátással és akkumulátor-töltéssel
- Nehezebb utánfutókhoz (750 kg megengedett össztömeg felett is)
- Lakóbusz-utánfutókhoz és nagyobb vontatmányokhoz
- Prémium lakóutánfutókhoz – hűtőszekrény, belső világítás, gázfűtő táplálásához
- Autómentő és jármű-szállító pótkocsikhoz (nehéz kategória)
- Minden olyan vontatmányhoz, ahol a 13-pólusú kiosztás kötelező vagy előnyös
Legfontosabb jellemzők
- 13-pólusú (ISO 11446) utánfutó dugalj – nagyobb utánfutókhoz jogilag is előírt szabvány
- Beépített ICM (Intelligent Charging Module) – nem kell külön töltésvezérlő modult vásárolni
- Digitális PWM jelanalízis – modern autókkal is megbízhatóan működik
- Utánfutó felismerés – izzós és LED lámpájú utánfutókkal egyaránt
- Tolatóradar (PDC) vezérlési képesség – kimeneti csatorna a gyári tolatóradar kikapcsolásához (a tényleges kikapcsoláshoz autótípusfüggő PDC-OFF vagy PDC-SWITCH-OFF adaptermodul szükséges)
- Szekvenciális ködlámpa-vezérlés – EU-szabvány szerint az utánfutó ködlámpájának bekapcsolásakor a jármű saját ködlámpája automatikusan kikapcsol
- Beépített hangjelzés – az utánfutó irányjelző lámpájának hibáját akusztikusan jelzi a sofőrnek
- Utánfutó akkumulátor intelligens töltése – csak akkor kapcsol be, amikor a jármű motorja jár (max. 10A töltőáram)
- Állandó tápellátás – a lakókocsi belső fogyasztóinak (hűtő, világítás)
- ISO 9001:2015 tanúsítású gyártó – bevizsgált minőség, sokéves piaci tapasztalat
Kompatibilitás modern autókkal
A WH3Q-CS-G13 modul digitális jelanalízissel dolgozik, ami lehetővé teszi a modern autók PWM (impulzusszélesség-modulált) vezérlésű lámparendszereinek pontos felismerését. Modern járművekben egyre gyakoribb, hogy egyazon izzó két különböző fényerővel két funkciót lát el – például halvány fényerővel helyzetjelzőként, teljes fényerővel féklámpaként, PWM vezérlés segítségével. A régebbi típusú bekötőmodulok gyakran hibásan értelmezik ezeket a jeleket, ami az utánfutó lámpáinak hibás működéséhez vezet. A WH3Q-CS-G13 digitálisan feldolgozza ezeket a jeleket, így 2015 utáni modern autókban is megbízhatóan működik.
Műszaki adatok
- Tápfeszültség: 10–18 V DC
- Bemeneti áramfelvétel: ≤ 1 mA / áramkör
- Helyzetjelző kimenet: max. 3 × 5 W oldalanként
- Féklámpa kimenet: max. 3 × 21 W
- Irányjelző kimenet: max. 21 + 10 W oldalanként
- Ködlámpa kimenet: max. 21 W
- Tolatólámpa kimenet: max. 21 W
- Utánfutó akkumulátor töltőáram: max. 10 A
- Tolatóradar kimenet: max. 0,5 A
- Tápkábel hossza: 5,0 m
- Dugalj kábel hossza: 1,7 m
- Bemeneti kábelköteg hossza: 1,0 m (bal) + 3,0 m (jobb)

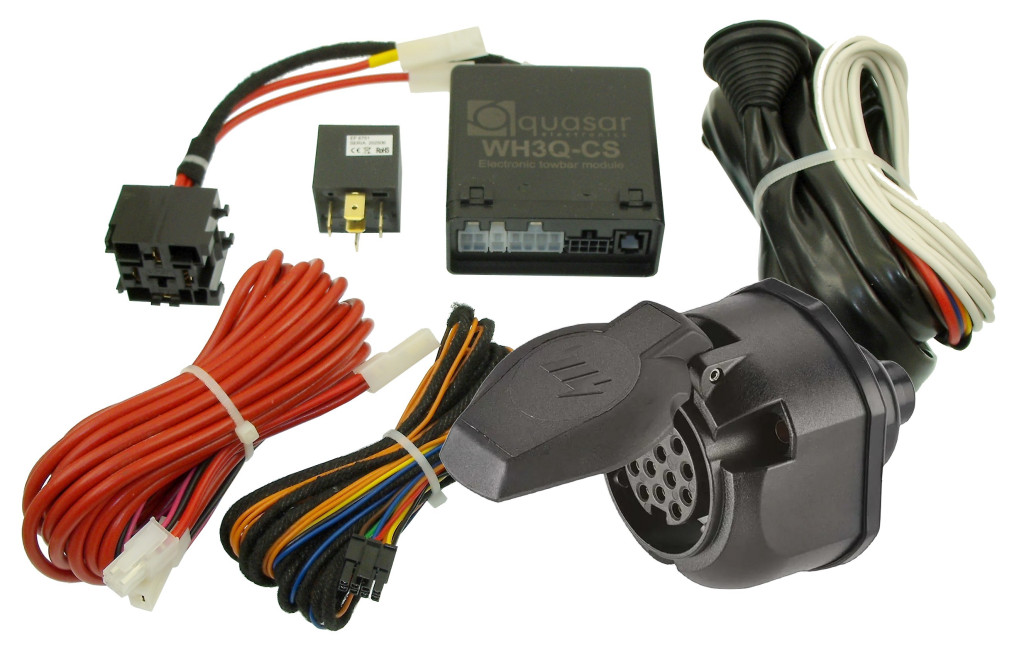

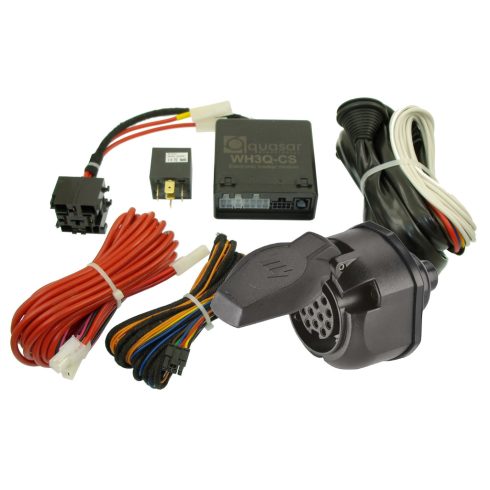

Mit tartalmaz a csomag?

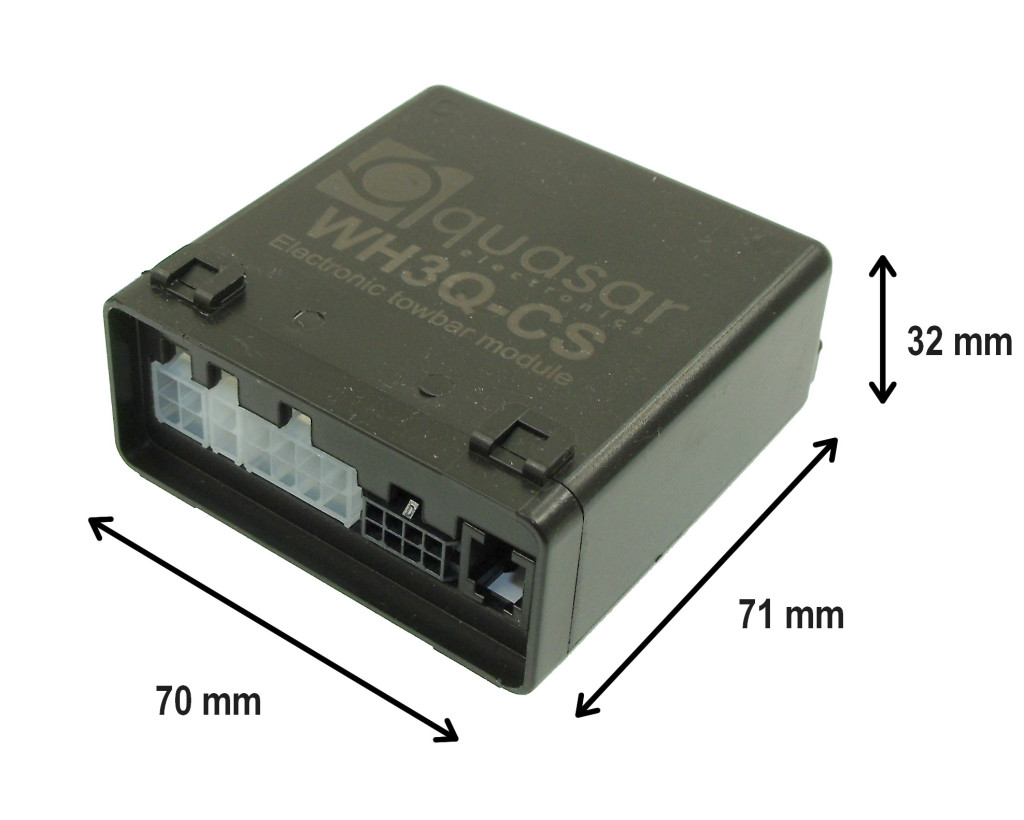

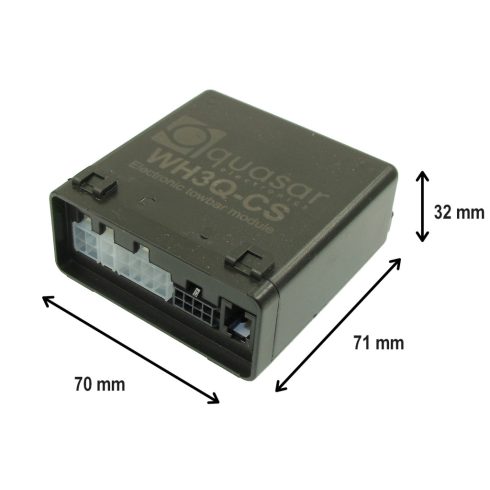

- 1 db WH3Q-CS vezérlőmodul

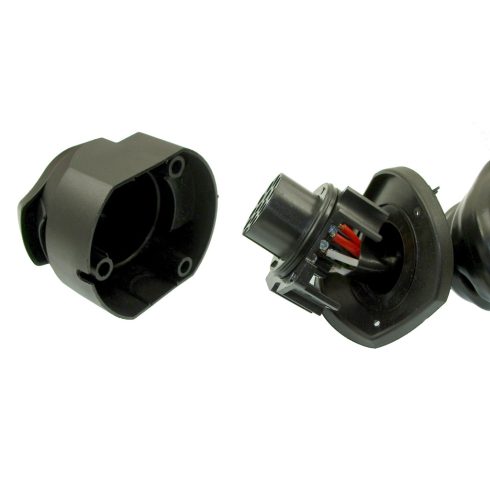

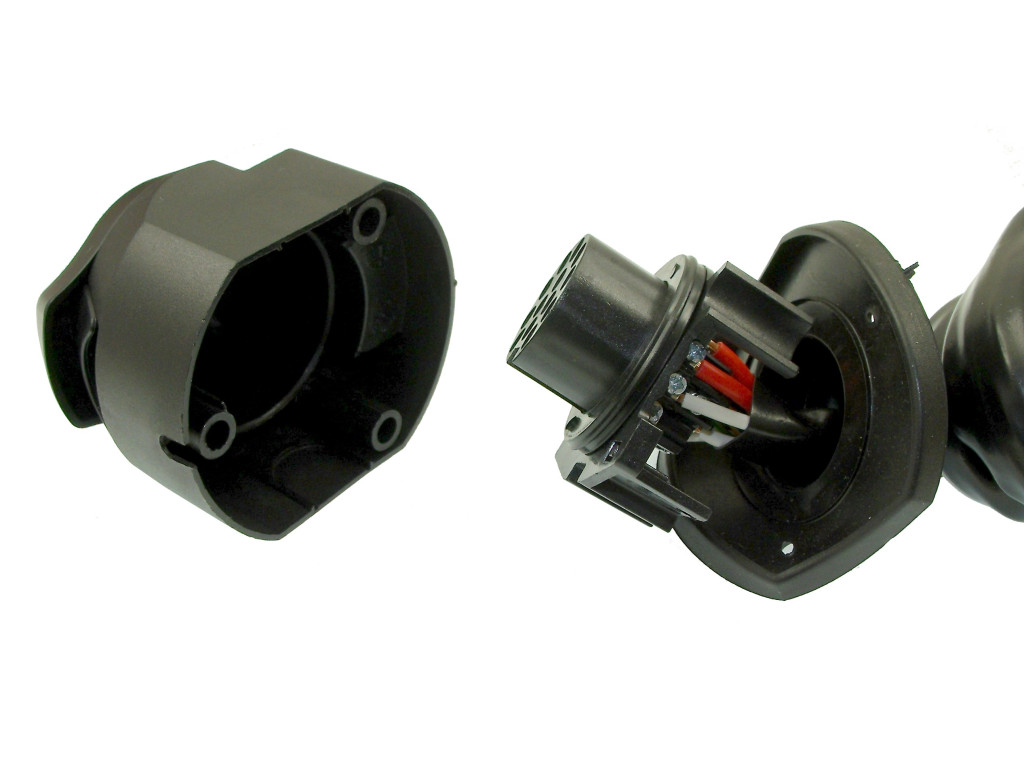

- 1 db fő kábelköteg előszerelt 13-pólusú dugaljjal (jelentősen csökkenti a szerelési időt)

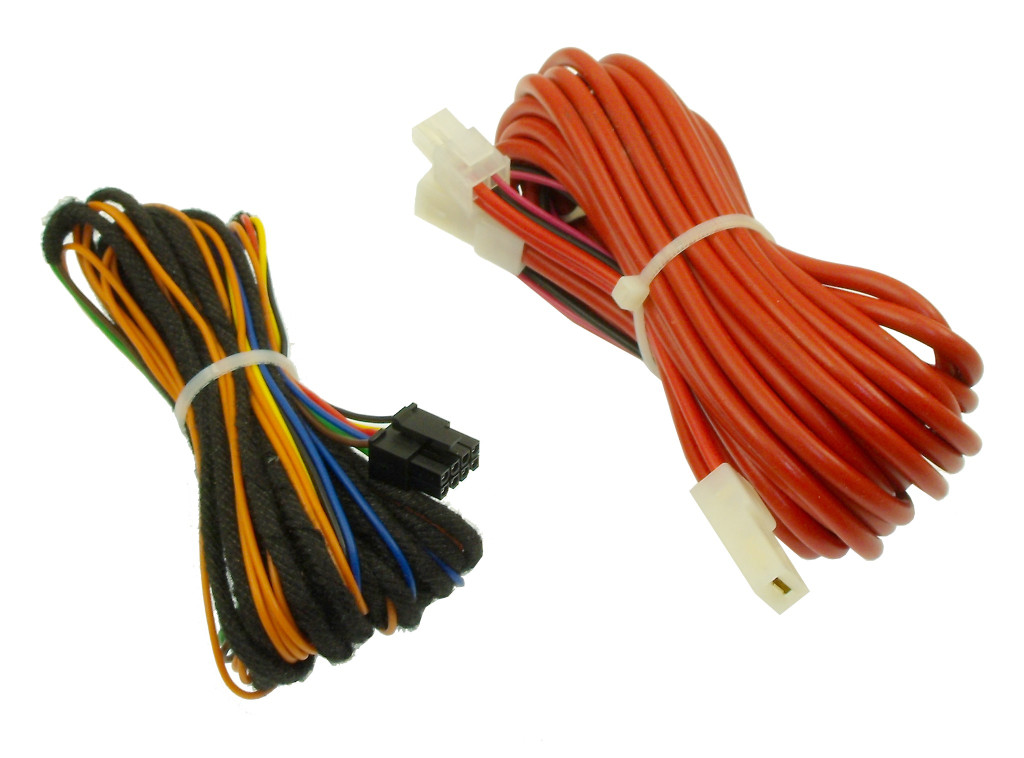

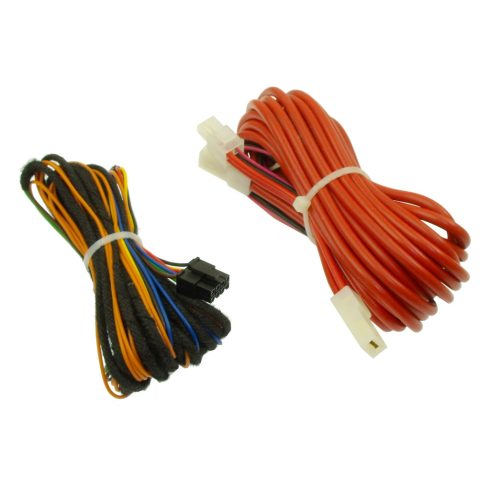

- 1 db jelbemeneti kábelköteg (7 bemenettel)
- 1 db tápkábelköteg

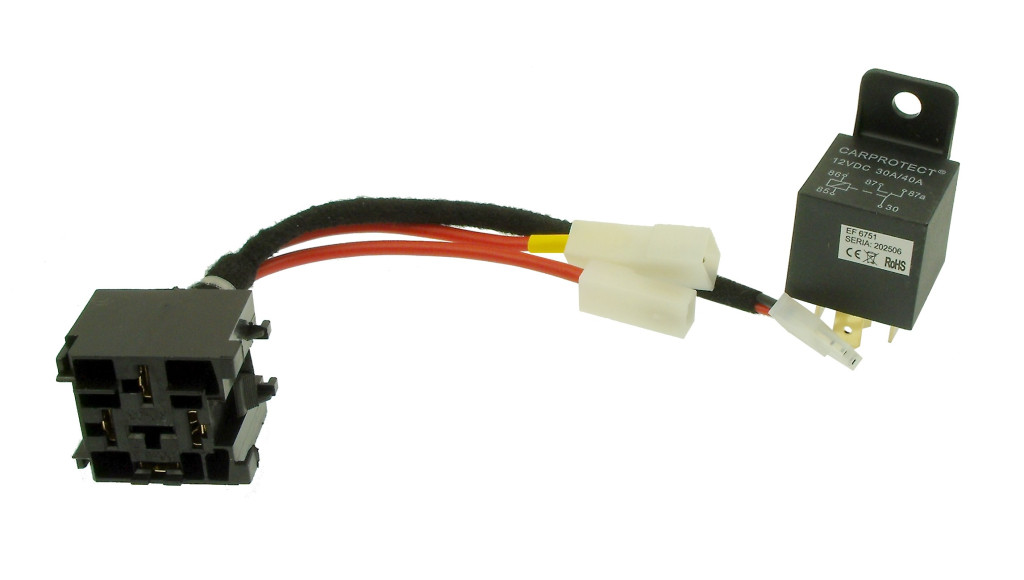

- 1 db relé csatlakozóaljzattal

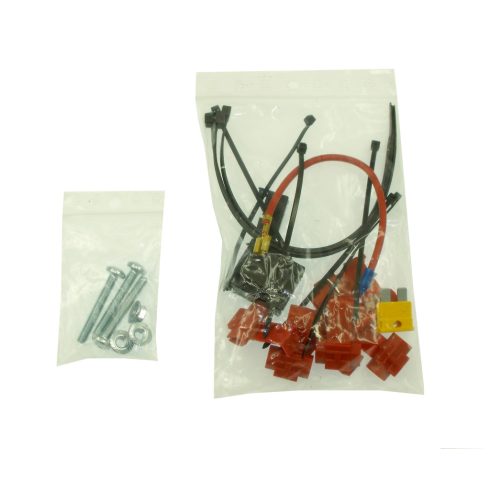

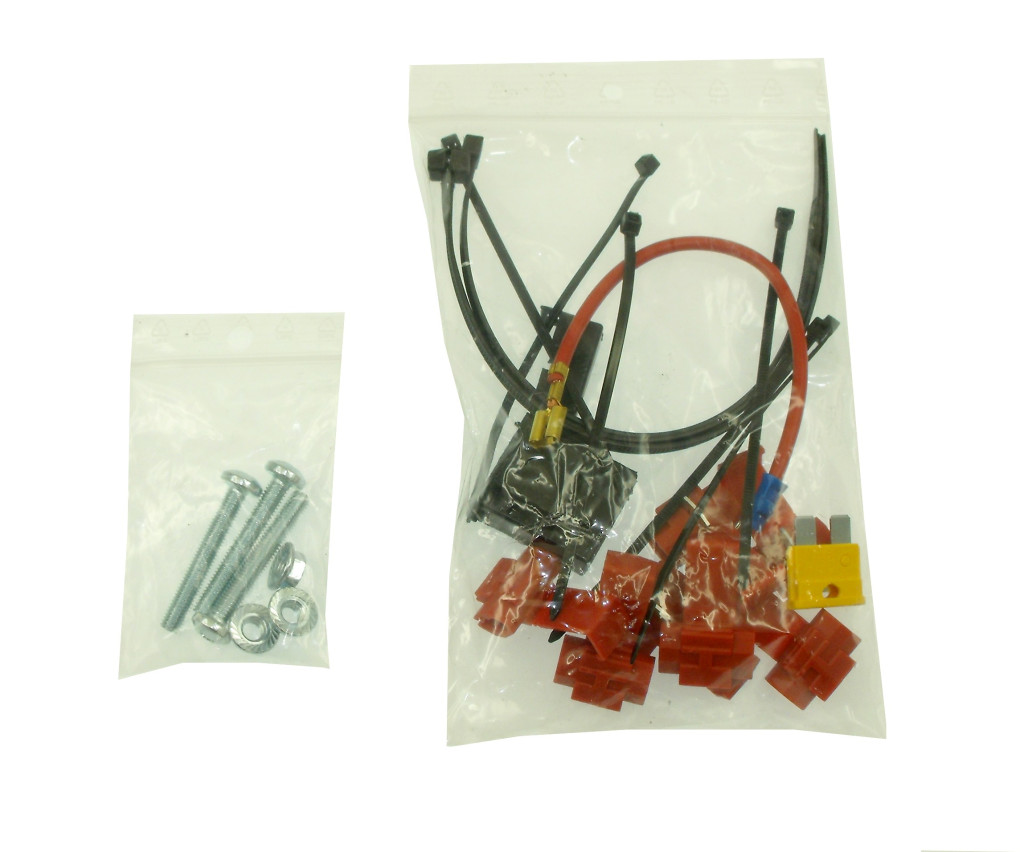

- 1 db rögzítő szerelvénykészlet
- 1 db csavarkészlet
- 1 db gyors beszerelési útmutató
- 1 db tápkábelköteg 20 A biztosítékkal és tartóval
Fontos tudnivalók
A WH3Q-CS-G13 készlet a szabványos 13-pólusú (ISO 11446) csatlakoztatási rendszert alkalmazza, ami minden EU-tagországban engedélyezett utánfutó és lakókocsi vontatáshoz, teljesítménykategóriától függetlenül. Ez a szabvány kompatibilis a nyugat-európai lakókocsi-piac és a legtöbb magyar utánfutó-gyártó termékeivel.
Ha a vevő lakókocsit vagy nagyobb utánfutót szeretne vontatni, ez a készlet a megfelelő választás. Sima 7 pin-es utánfutókhoz vagy kerékpártartókhoz olcsóbb, egyszerűbb megoldásaink is elérhetők – tekintse meg a
50556 vagy
50560
modelleket is.
Magyar nyelvű telepítési útmutató letöltése
