A Quasar WH1-PRO-G7 a lengyel gyártó legkedvezőbb árú, komplett utánfutó bekötőkészlete, amely mindent tartalmaz a beszereléshez: bekötőmodult, komplett kábelkötegeket, 7-pólusú (G7) dugaljat és a szükséges rögzítő tartozékokat. Ideális választás azoknak, akik könnyű utánfutókat, kerékpártartókat vagy kisebb utánfutó szánakat kívánnak vontatni személyautóval.
Mire alkalmas ez a bekötőkészlet?
A WH1-PRO-G7 készlet a jármű elektromos rendszeréből kinyeri a lámpajeleket (irányjelző, féklámpa, helyzetjelző, ködlámpa), és ezeket a 7-pólusú (ISO 1724 szabványú) utánfutó dugaljon keresztül továbbítja az utánfutó felé. A modul elszigeteli a két rendszert egymástól, így megvédi a vontató jármű elektronikáját, és megakadályozza, hogy a fedélzeti diagnosztika hibát jelezzen.
Kiknek ajánljuk?
- Sima utánfutókhoz (kertészeti, mezőgazdasági, teherszállító) — maximum 750 kg megengedett össztömegig
- Kerékpártartókhoz — 7-pólusú változat
- Könnyű jármű-szállító pótkocsikhoz
- Kisebb szerszám- vagy motorszállító utánfutókhoz
Legfontosabb jellemzők
- 12V-os személyautókhoz – 10–18V tápfeszültségű járművekhez
- LED és izzós lámpákkal is kompatibilis – mind a jármű, mind az utánfutó oldalán
- PWM vezérlésű lámpák felismerése – működik olyan modern autókkal is, ahol egy vezetéken két különböző funkciójú lámpa osztozik
- Rendkívül alacsony áramfelvétel – max. 2 mA/áramkör, nem befolyásolja a jármű elektronikáját
- Hosszú kábelezés – 5 m tápkábel + 1,7 m dugaljkábel + bemeneti kábelkötegek, alkalmas nagyobb személyautókhoz és kisebb SUV-okhoz is
- ISO 9001:2015 tanúsítású gyártó – bevizsgált minőség, sokéves piaci tapasztalat
- Komplett készlet – nem kell külön dugaljat, kábelt vagy szerelőelemeket vásárolni
Műszaki adatok
- Tápfeszültség: 10–18 V DC
- Bemeneti áramfelvétel: ≤ 2 mA / áramkör
- Helyzetjelző kimenet: max. 3 × 5 W oldalanként
- Féklámpa kimenet: max. 3 × 21 W
- Irányjelző kimenet: max. 21 + 10 W oldalanként
- Ködlámpa kimenet: max. 21 W
- Tápkábel hossza: 5,0 m
- Dugalj kábel hossza: 1,7 m
- Bemeneti kábelköteg hossza: 1,0 m (bal) + 3,0 m (jobb)

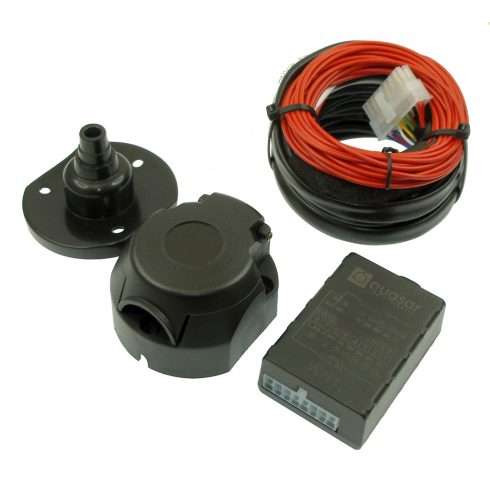

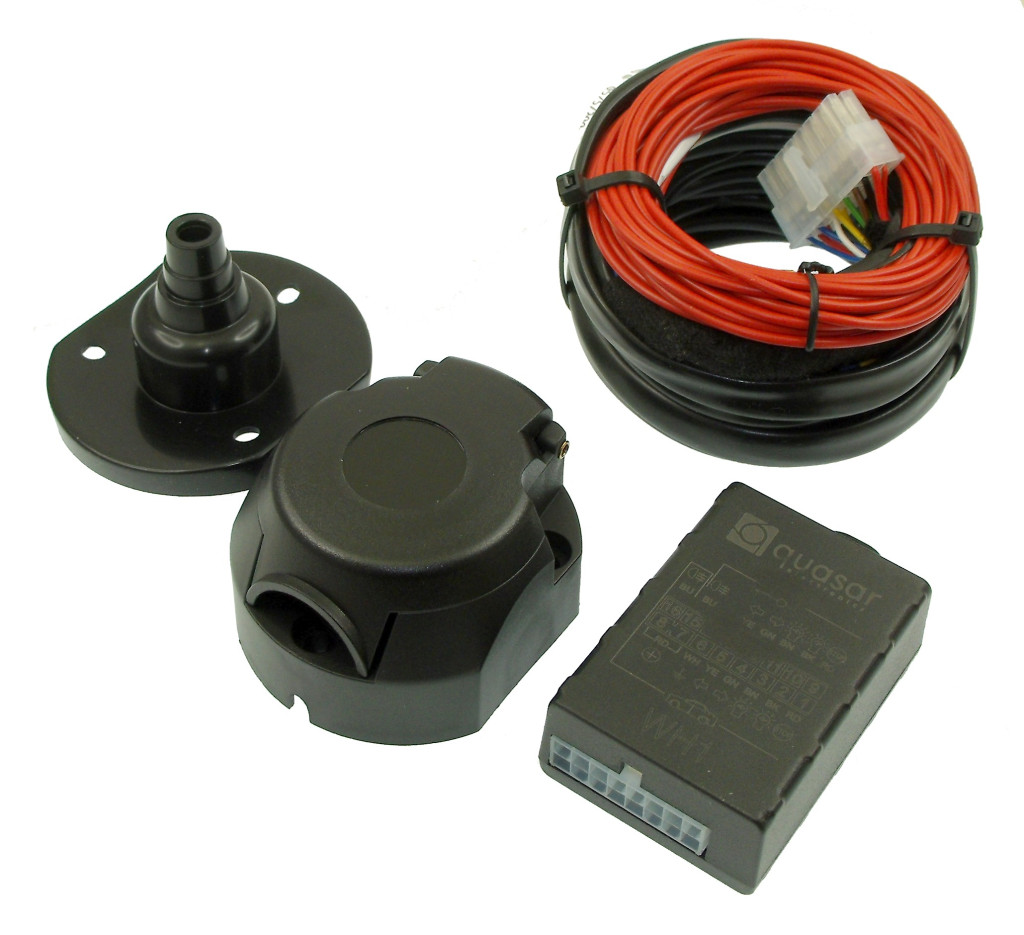

Mit tartalmaz a csomag?

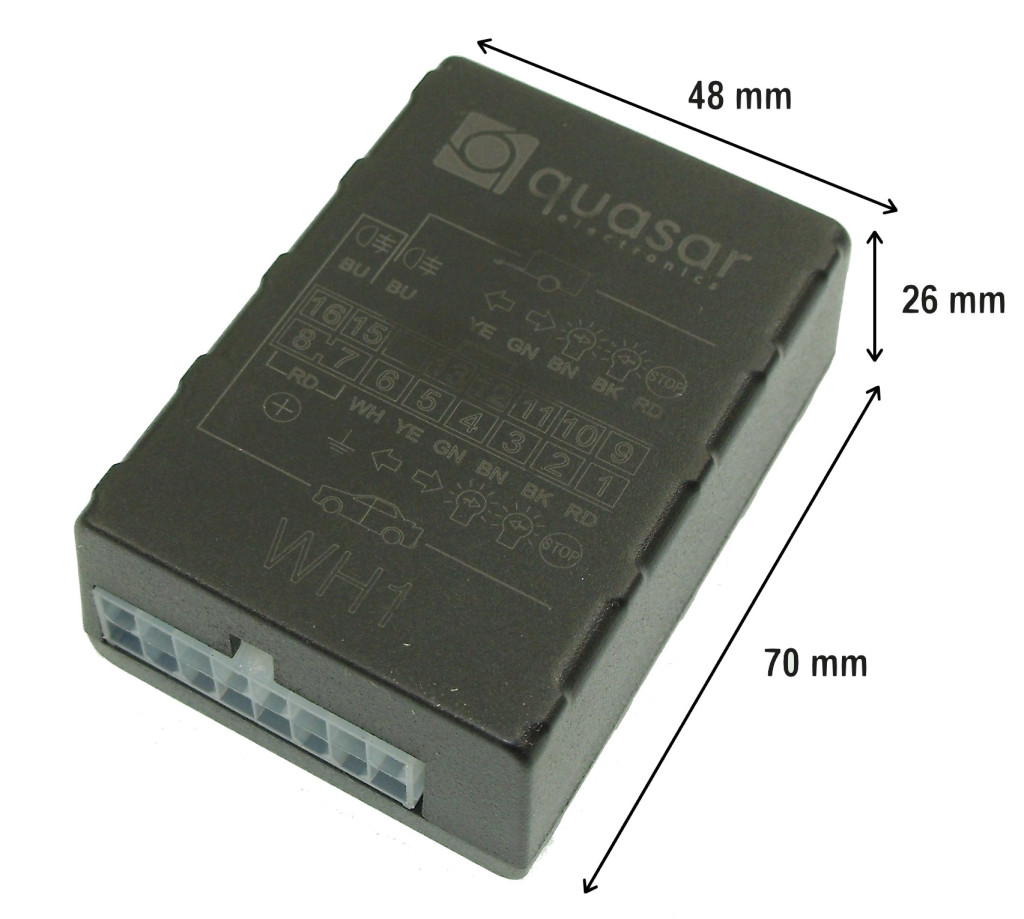

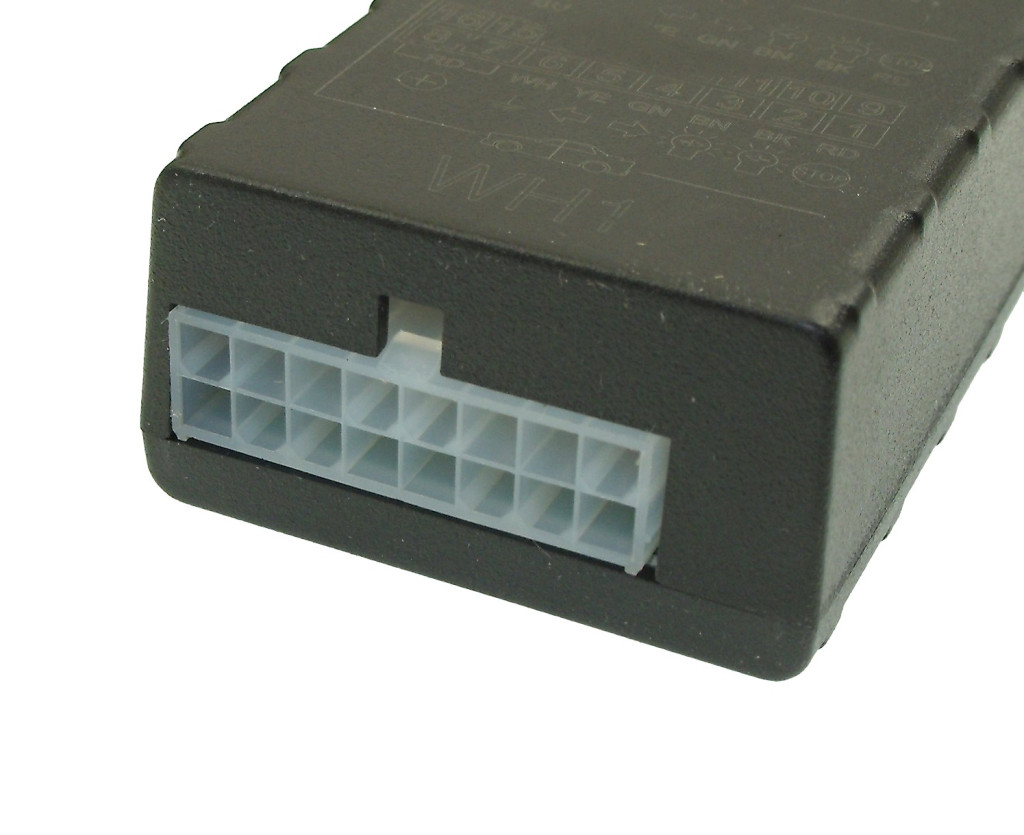

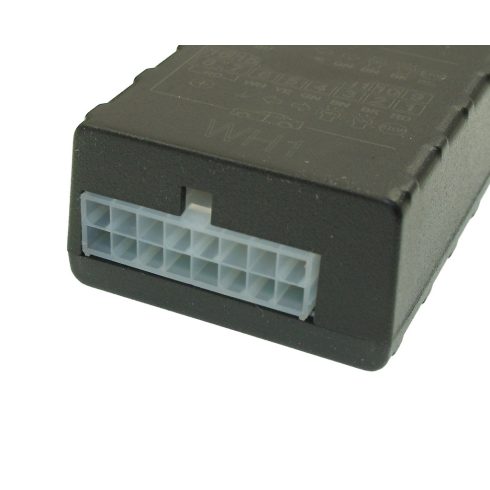

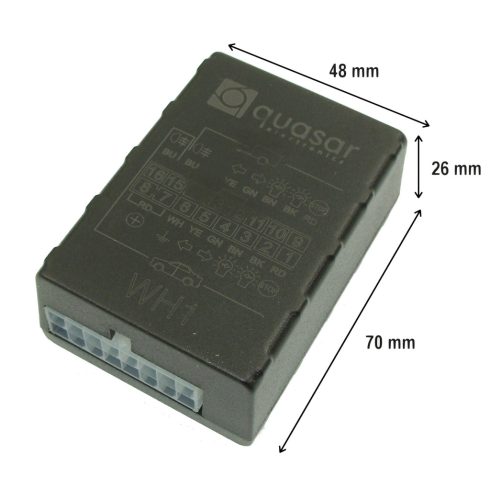

- 1 db WH1 vezérlőmodul

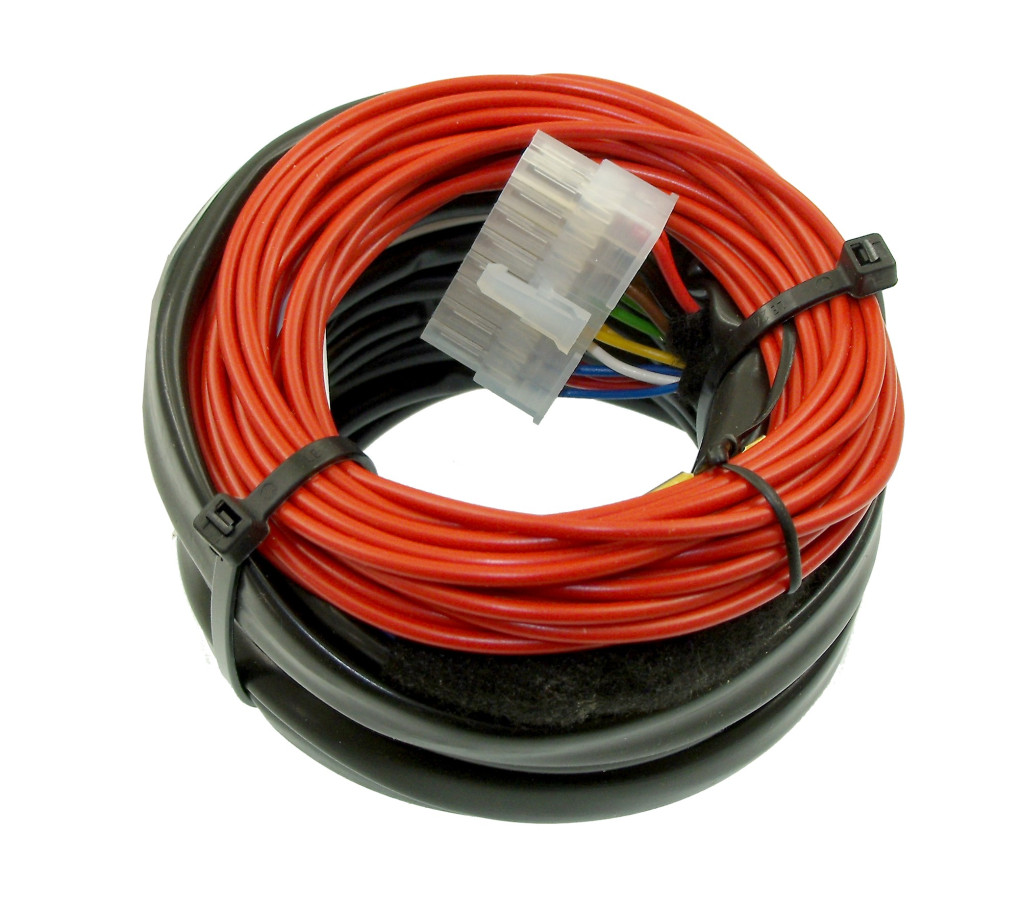

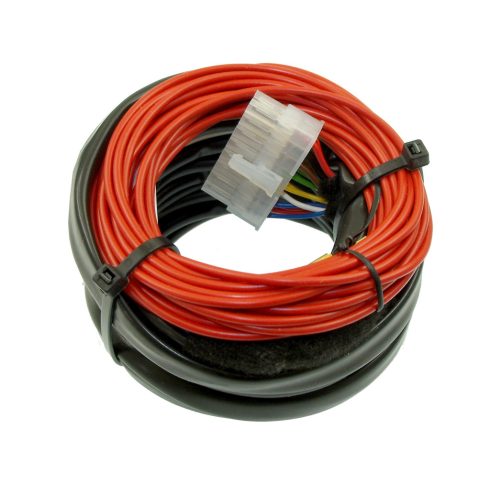

- 1 db integrált kábelköteg (all-in-1 csatlakozóval)

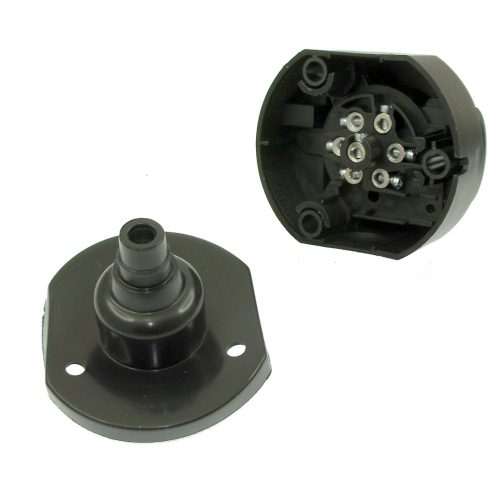

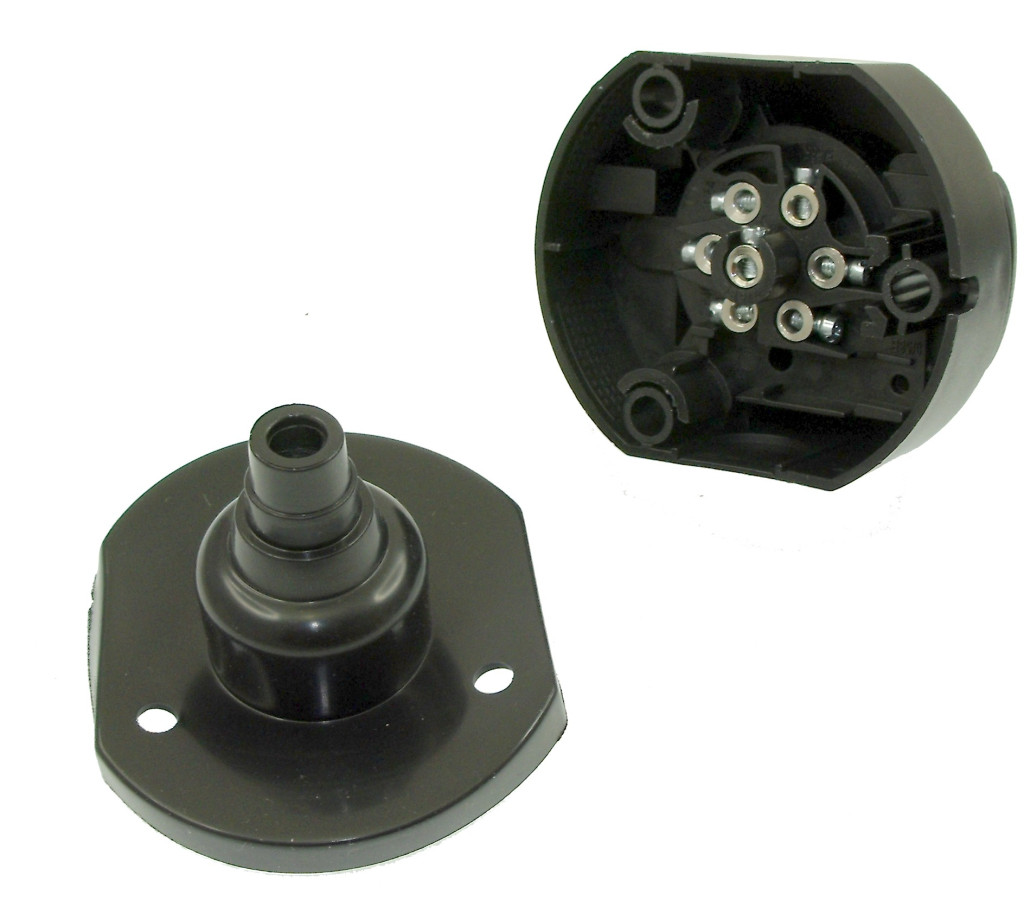

- 1 db G7 típusú 7-pólusú utánfutó dugalj

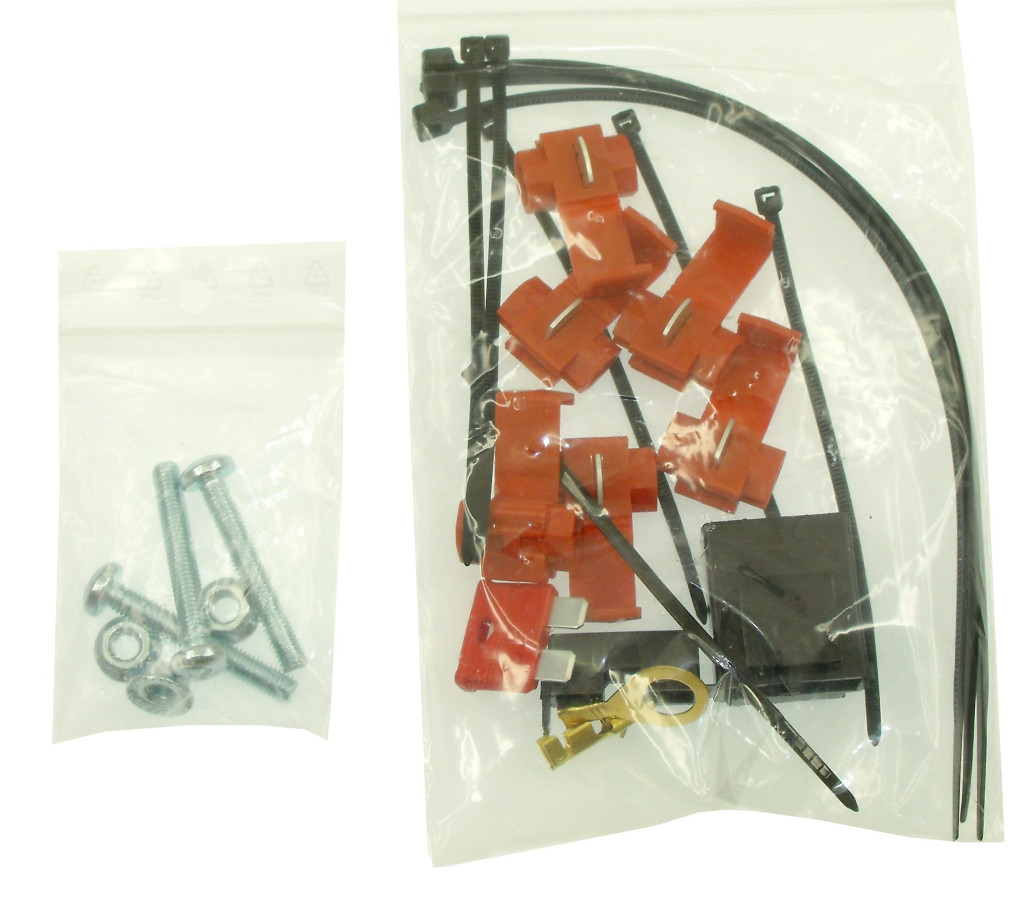

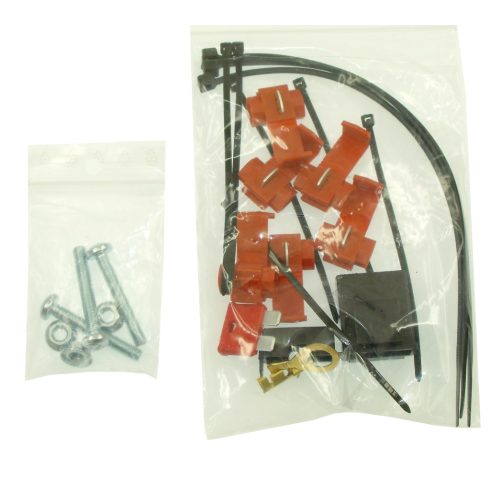

- 1 db rögzítő szerelvénykészlet
- 1 db csavarkészlet
- 1 db bekötési rajz
Fontos tudnivalók
A készletben szereplő G7 dugalj NEM tartalmaz tolatólámpa érintkezőt. Ez a szabványos 7-pólusú (ISO 1724) kiosztás jellemzője, tehát utánfutó tolatólámpa funkció nem érhető el ezzel a készlettel.
A WH1-PRO-G7 kizárólag könnyű utánfutókhoz (750 kg megengedett össztömegig) ajánlott.
A jármű saját hátsó ködlámpáját a WH1-PRO-G7 modul nem kapcsolja ki automatikusan utánfutó vontatásakor.
Beszerelés és garancia
A WH1-PRO-G7 bekötőkészletet kizárólag szakműhely szerelheti be. A gyártói garancia és a jótállás kizárólag akkor érvényesíthető, ha a beszerelést szakműhely végezte és a szerelés dokumentumokkal (munkalap, számla) igazolható. Nem szakszerű beszerelés esetén a garancia elveszik.
A hibás vagy szakszerűtlen bekötés súlyos meghibásodáshoz vezethet mind a vontató jármű, mind a vontatmány elektromos rendszerében. A megbízhatatlanul bekötött világítás közlekedésbiztonsági kockázatot jelent és szabálysértésnek minősül.
