WH3Q-CS-G13-LED – Komplett utánfutó bekötőkészlet lakókocsihoz, 13-pólusú dugallyal, gyári LED állapotjelzővel
A Quasar WH3Q-CS-G13-LED a WH3Q-CS-G13 modell prémium változata, amelyben a LED-RGY-500 háromszínű (piros/zöld/sárga) LED állapotjelző alapfelszereltségként része a csomagnak. A készletben minden szükséges alkatrész megtalálható: bekötőmodul, előszerelt 13-pólusú (ISO 11446) utánfutó dugalj a fő kábelkötegen, tápellátás relével, szerelvények és a műszerfalra szerelhető LED állapotjelző lámpa is.
Ideális választás mindazoknak, akik lakókocsit, caravant, nehezebb utánfutót vagy komplett vontatmányt kívánnak vontatni, és fontos számukra, hogy a sofőr vizuálisan is nyomon követhesse az utánfutó és a bekötőrendszer állapotát.
Miben más ez a modell, mint a WH3Q-CS-G13?

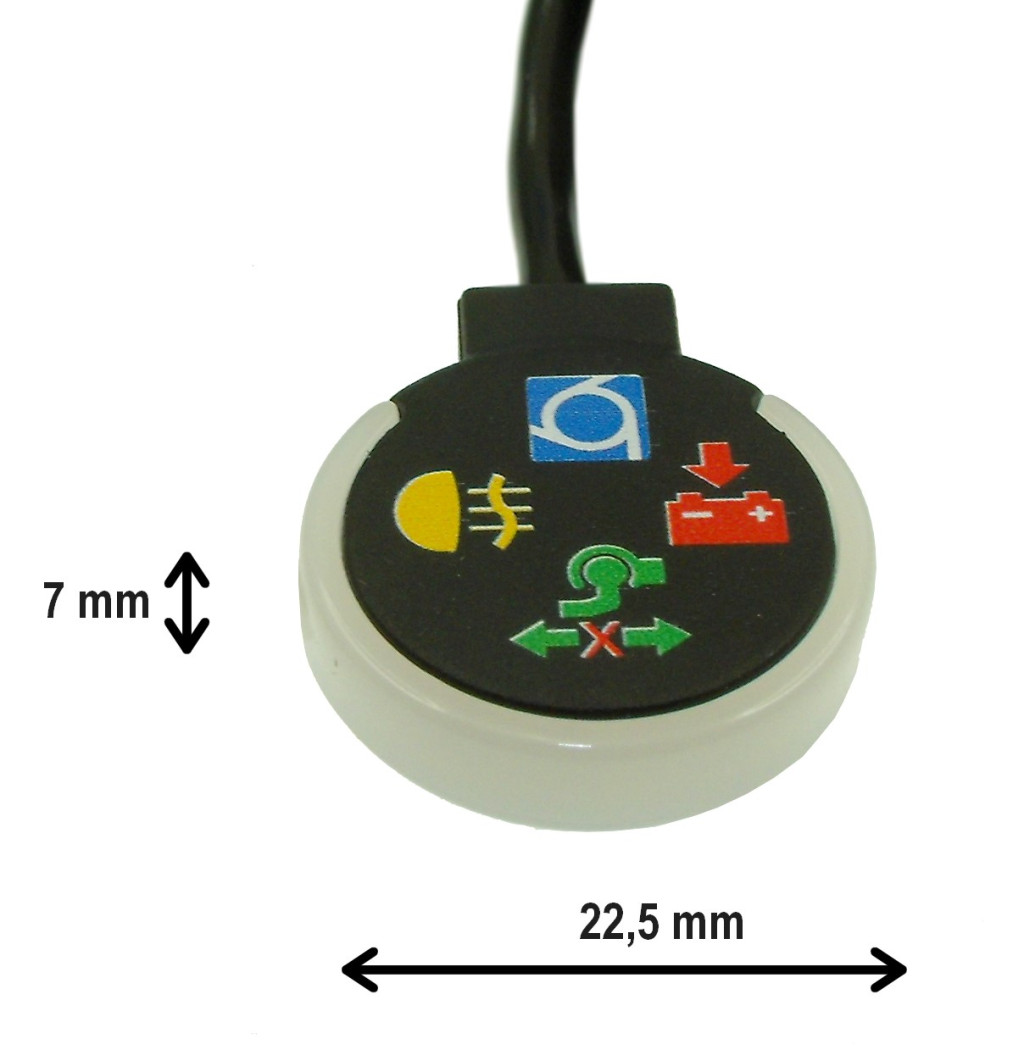

A WH3Q-CS-G13-LED műszakilag azonos a WH3Q-CS-G13 alapmodellel, azzal a különbséggel, hogy a LED-RGY-500 háromszínű állapotjelző lámpa gyárilag benne van a készletben. Ez a kis, kompakt LED műszerfalra ragasztható, és a modul aktuális állapotát piros, zöld és sárga fényjelzésekkel mutatja a sofőrnek.
A LED-RGY-500 gyári jelenlétével elérhető plusz funkciók:
- Csatlakoztatott utánfutó vizuális jelzése – zöld LED jelzi, hogy az utánfutó felismerve és rendben csatlakoztatva
- Irányjelző-hiba vizuális jelzése – piros LED figyelmeztet, ha az utánfutó irányjelző izzója meghibásodott (a hangjelzésen felül)
- Ködlámpa aktív állapotának LED-jelzése – jelzi a sofőrnek, hogy az utánfutó ködlámpája be van kapcsolva
- Utánfutó akkumulátor töltésének LED-jelzése – kizárólag a LED-RGY-500 használatával elérhető funkció: a sofőr láthatja, hogy a lakókocsi akkumulátora épp töltés alatt áll
Mire alkalmas ez a bekötőkészlet?
A WH3Q-CS-G13-LED teljes körű megoldást kínál a jármű és a vontatmány elektromos rendszerének biztonságos összekapcsolására. A modul a jármű elektromos rendszeréből kinyeri a lámpajeleket (irányjelző, féklámpa, helyzetjelző, ködlámpa, tolatólámpa), és a 13-pólusú (ISO 11446 szabvány) utánfutó dugaljon keresztül továbbítja az utánfutó felé. Ezen felül gondoskodik a lakókocsi belső akkumulátorának töltéséről és a belső világítás állandó tápellátásáról is – és a mindezt kísérő állapotokat vizuálisan is közvetíti a sofőr felé.
Kiknek ajánljuk?
- Lakókocsihoz (caravan) – ahol a sofőr fokozottan figyeli az akkumulátor-töltés állapotát is
- Prémium lakóutánfutókhoz – ahol a vizuális visszajelzés része az elvárt komfortnak
- Autómentő és jármű-szállító pótkocsikhoz – ahol a rakomány elektromos állapotának folyamatos vizuális ellenőrzése biztonsági követelmény
- Nehezebb utánfutókhoz (750 kg megengedett össztömeg felett is)
- Minden olyan vevőnek, aki a komplett funkcionalitást részesíti előnyben, és nem szeretné később külön megvásárolni a LED-RGY-500 állapotjelzőt
Legfontosabb jellemzők
- 13-pólusú (ISO 11446) utánfutó dugalj – nagyobb utánfutókhoz jogilag is előírt szabvány
- Beépített ICM (Intelligent Charging Module) – nem kell külön töltésvezérlő modult vásárolni
- Digitális PWM jelanalízis – modern autókkal is megbízhatóan működik
- Utánfutó felismerés – izzós és LED lámpájú utánfutókkal egyaránt
- Tolatóradar (PDC) vezérlési képesség – kimeneti csatorna a gyári tolatóradar kikapcsolásához (a tényleges kikapcsoláshoz autótípusfüggő PDC-OFF vagy PDC-SWITCH-OFF adaptermodul szükséges)
- Szekvenciális ködlámpa-vezérlés – EU-szabvány szerint az utánfutó ködlámpájának bekapcsolásakor a jármű saját ködlámpája automatikusan kikapcsol
- Beépített hangjelzés – az utánfutó csatlakoztatásáról, lecsatlakoztatásáról, irányjelző-hibáról és ködlámpa be/ki állapotáról
- Utánfutó akkumulátor intelligens töltése – csak akkor kapcsol be, amikor a jármű motorja jár (max. 10 A töltőáram, 12,6 V feletti feszültségérzékelésnél indul)
- Állandó tápellátás – a lakókocsi belső fogyasztóinak (hűtő, világítás)
- Gyárilag mellékelt LED-RGY-500 3-színű állapotjelző – a modul főbb funkcióinak és az utánfutó világításának állapotát piros, zöld és sárga LED-fénnyel mutatja
- ISO 9001:2015 tanúsítású gyártó – bevizsgált minőség, sokéves piaci tapasztalat
Kompatibilitás modern autókkal
A WH3Q-CS-G13-LED modul digitális jelanalízissel dolgozik, ami lehetővé teszi a modern autók PWM (impulzusszélesség-modulált) vezérlésű lámparendszereinek pontos felismerését. Modern járművekben egyre gyakoribb, hogy egyazon izzó két különböző fényerővel két funkciót lát el – például halvány fényerővel helyzetjelzőként, teljes fényerővel féklámpaként, PWM vezérlés segítségével. A régebbi típusú bekötőmodulok gyakran hibásan értelmezik ezeket a jeleket, ami az utánfutó lámpáinak hibás működéséhez vezet. A WH3Q-CS-G13-LED digitálisan feldolgozza ezeket a jeleket, így 2015 utáni modern autókban is megbízhatóan működik.
Műszaki adatok
- Tápfeszültség: 10–18 V DC
- Bemeneti áramfelvétel: ≤ 2 mA / áramkör
- Helyzetjelző kimenet: max. 3 × 5 W oldalanként
- Féklámpa kimenet: max. 3 × 21 W
- Irányjelző kimenet: max. 21 + 10 W oldalanként
- Ködlámpa kimenet: max. 21 W
- Tolatólámpa kimenet: max. 21 W
- Utánfutó akkumulátor töltőáram: max. 10 A
- Tolatóradar kimenet: max. 0,5 A
- Fő tápellátó biztosíték: 20 A
- Tápkábel hossza: 5,0 m
- Dugalj kábel hossza: 1,7 m
- Bemeneti kábelköteg hossza: 1,0 m (bal) + 3,0 m (jobb)

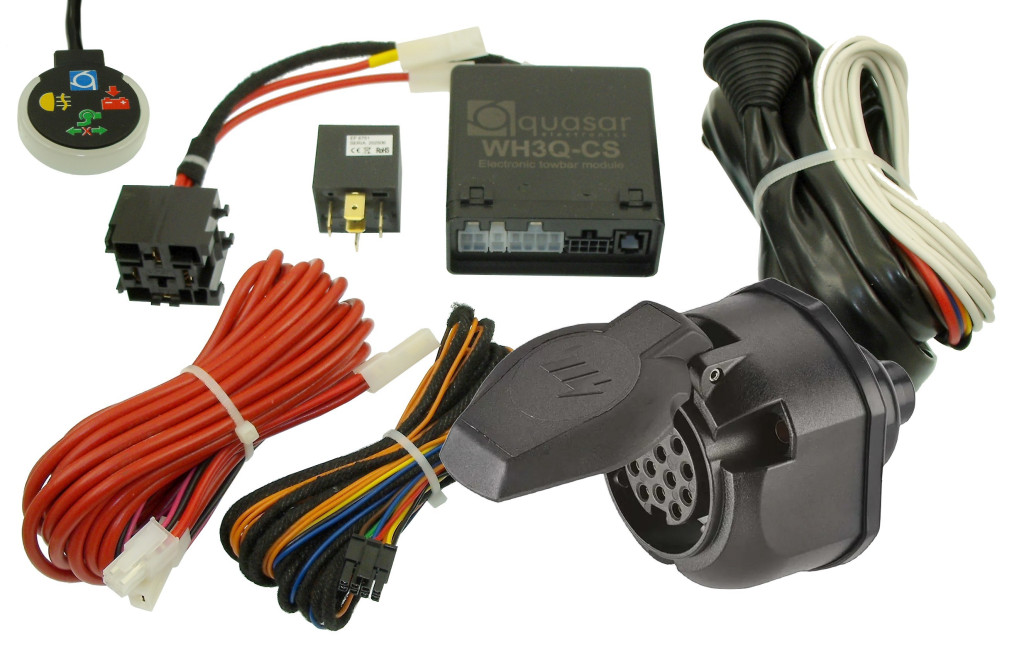

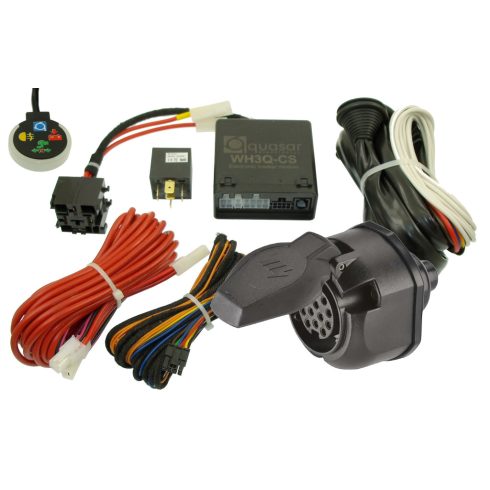

Mit tartalmaz a csomag?

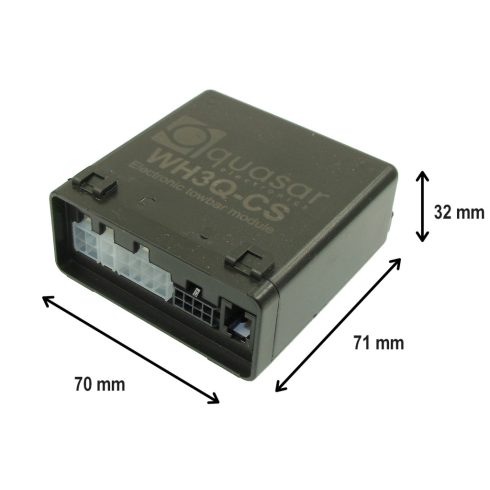

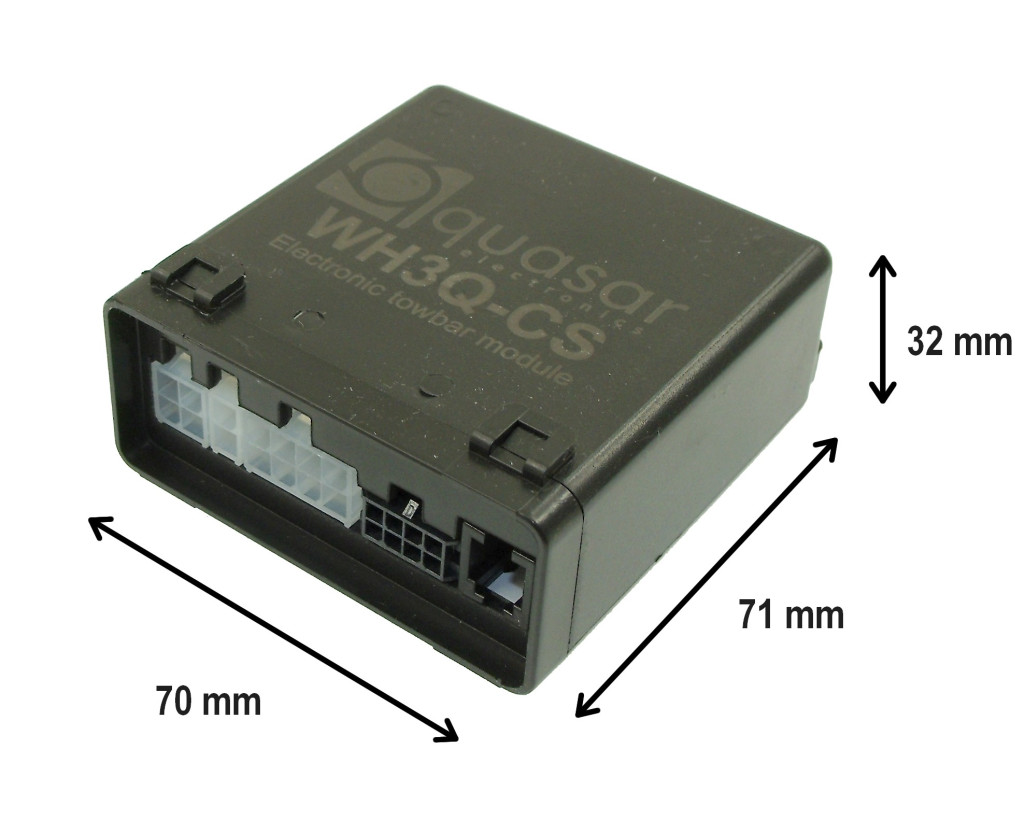

- 1 db WH3Q-CS vezérlőmodul

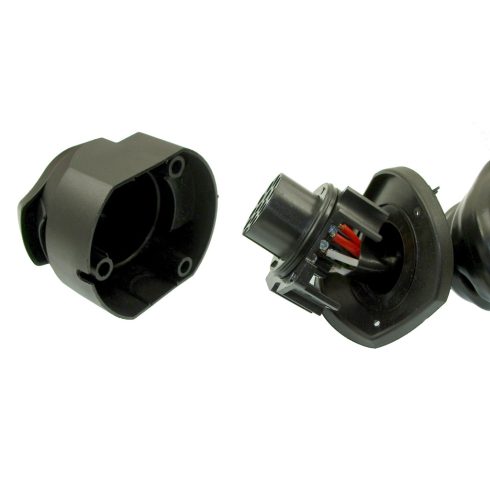

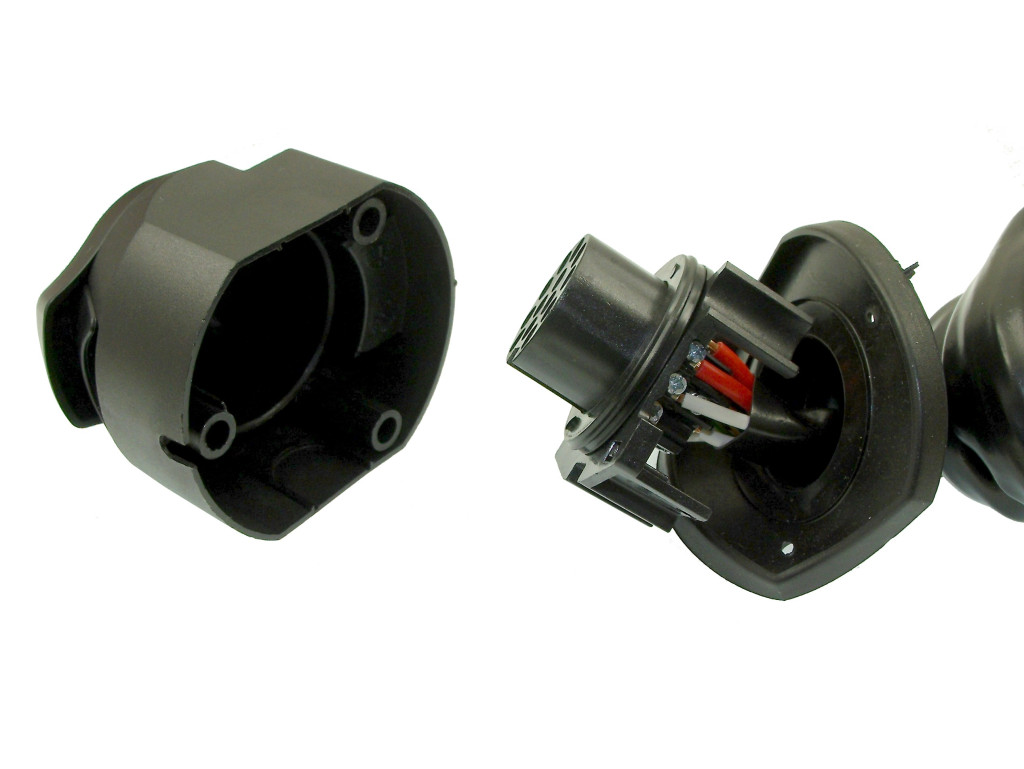

- 1 db fő kábelköteg előszerelt 13-pólusú dugaljjal (jelentősen csökkenti a szerelési időt)

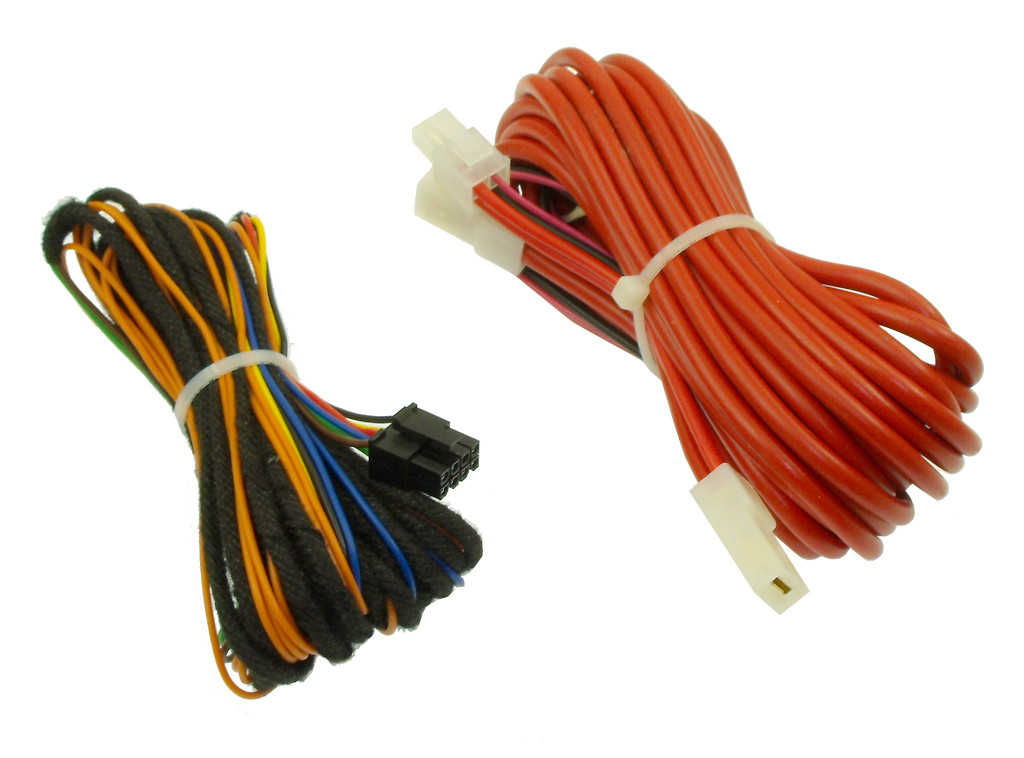

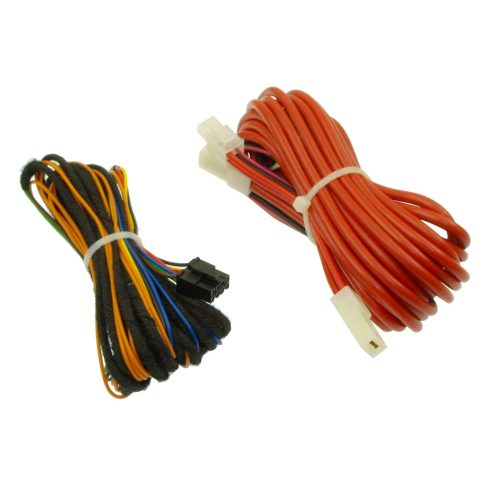

- 1 db jelbemeneti kábelköteg (7 bemenettel)
- 1 db tápkábelköteg 20 A biztosítékkal és tartóval

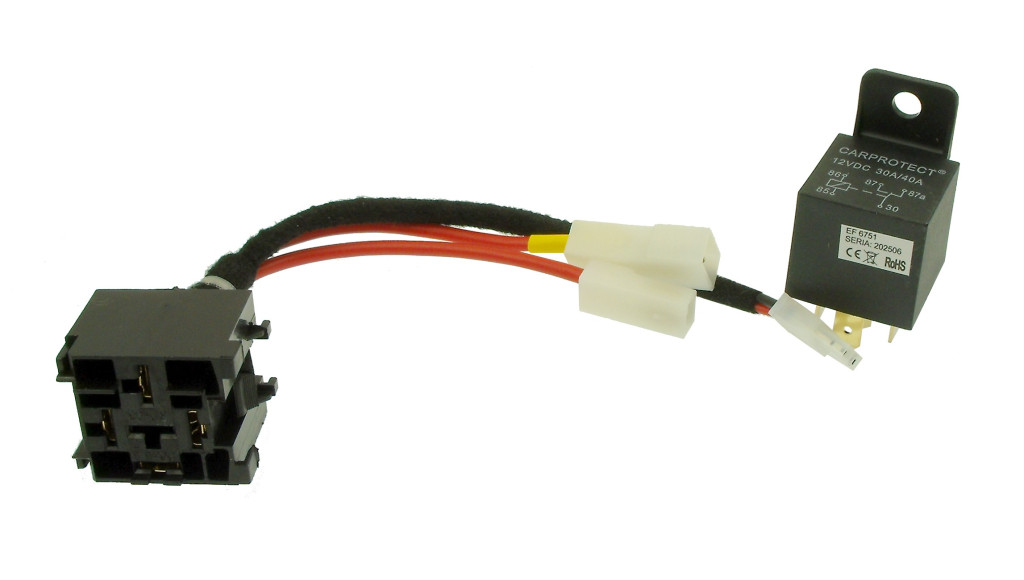

- 1 db relé csatlakozóaljzattal az utánfutó akkumulátor-töltő áramkörhöz

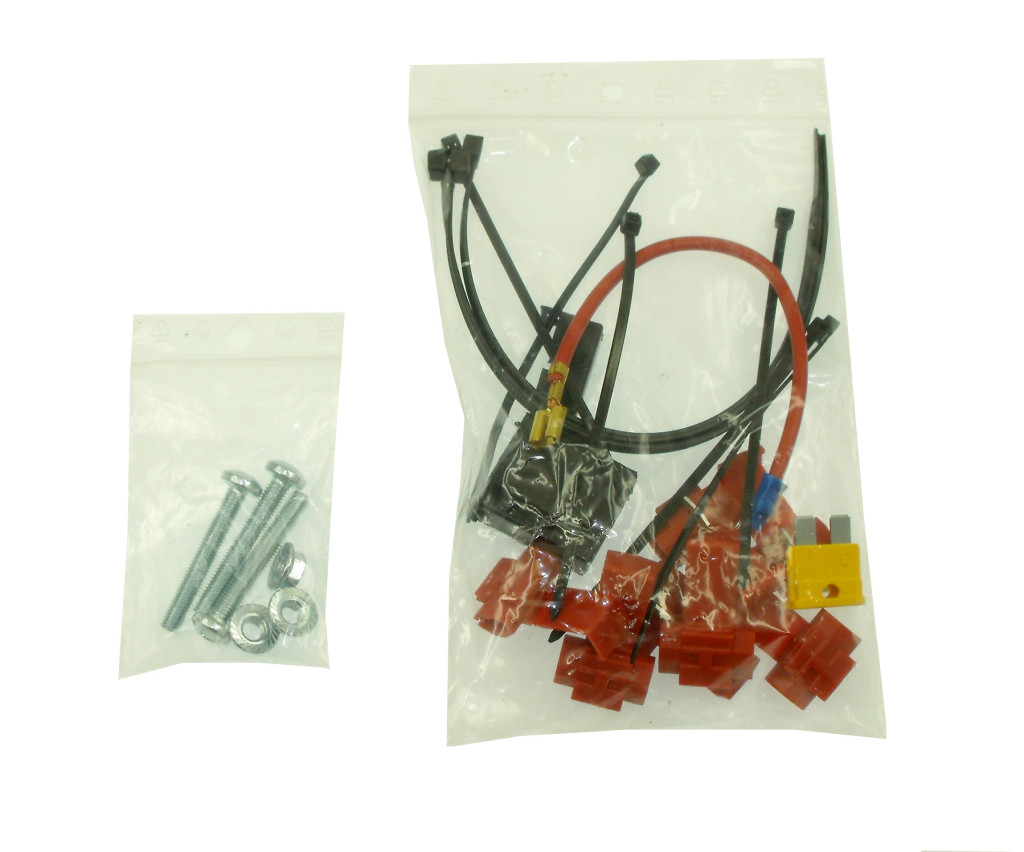

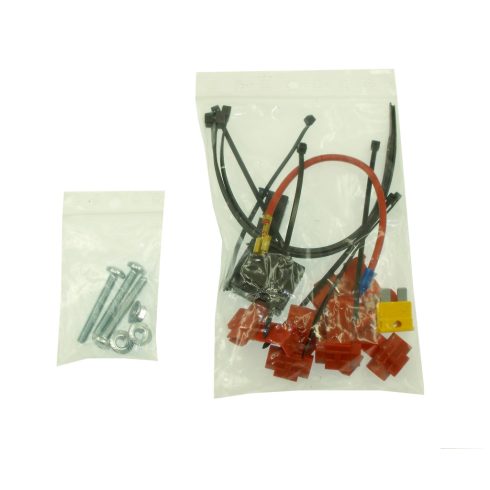

- 1 db rögzítő szerelvénykészlet
- 1 db csavarkészlet

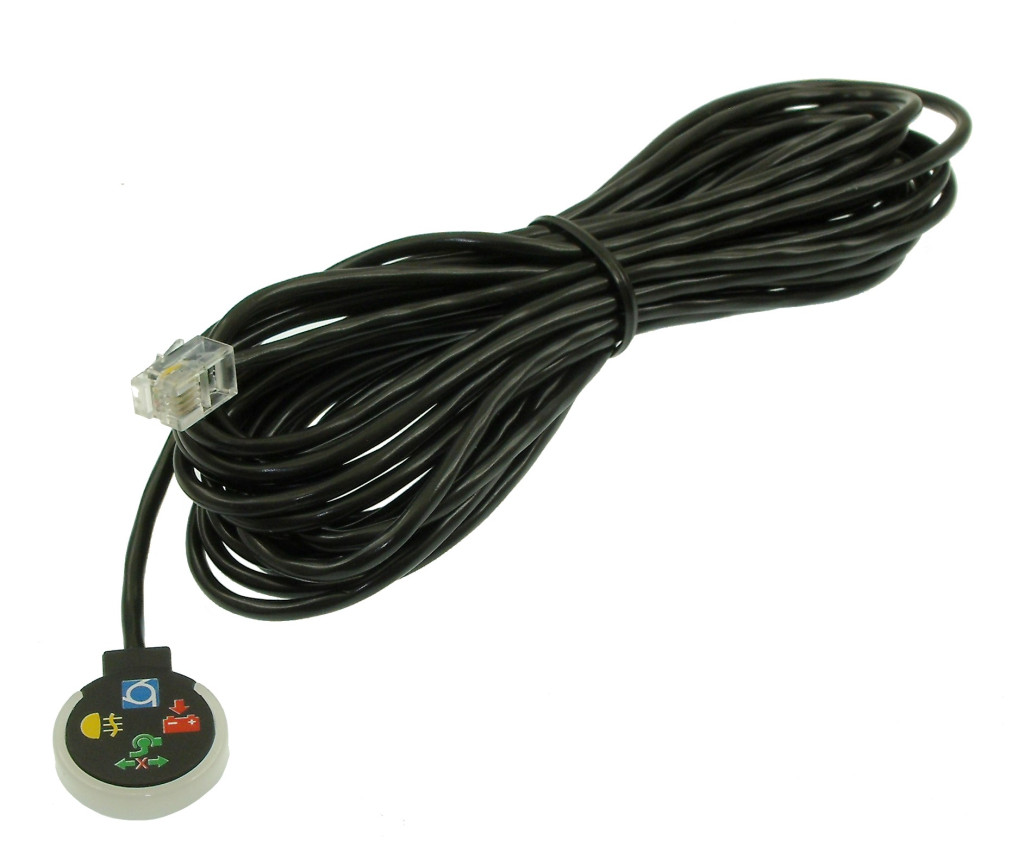

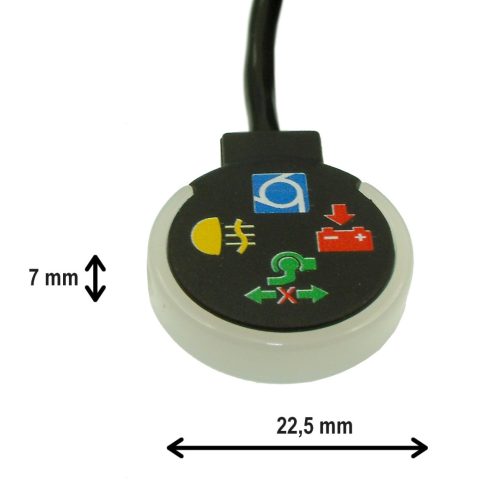

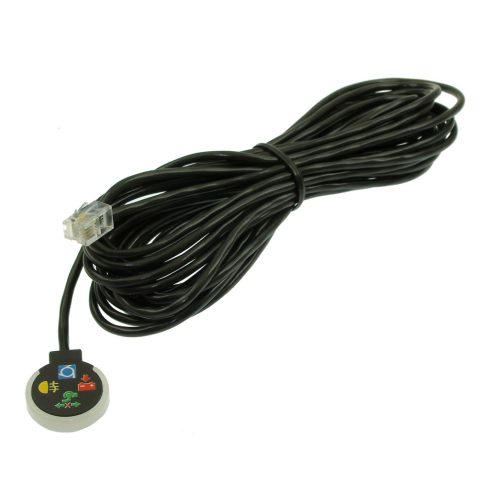

- 1 db LED-RGY-500 3-színű állapotjelző lámpa – műszerfalra szerelhető
- 1 db gyors beszerelési útmutató
Fontos tudnivalók
A WH3Q-CS-G13-LED készlet a szabványos 13-pólusú (ISO 11446) csatlakoztatási rendszert alkalmazza, ami minden EU-tagországban engedélyezett utánfutó és lakókocsi vontatáshoz, teljesítménykategóriától függetlenül. Ez a szabvány kompatibilis a nyugat-európai lakókocsi-piac és a legtöbb magyar utánfutó-gyártó termékeivel.
Amennyiben nincs szüksége LED állapotjelzőre, a WH3Q-CS-G13 (LED nélküli) modellünket ajánljuk, amely műszakilag azonos, de olcsóbb, mivel nem tartalmazza a LED-RGY-500 tartozékot.
Magyar nyelvű telepítési útmutató letöltése
