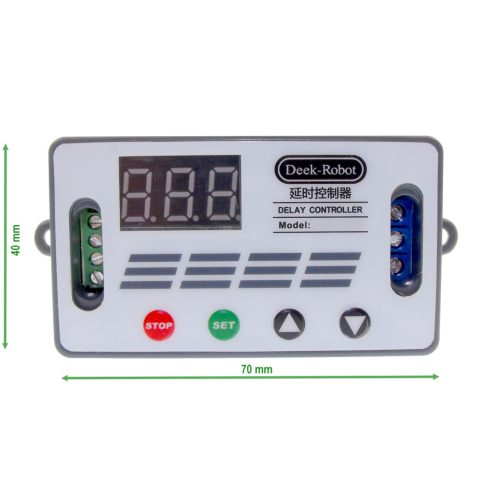

A készülék az alábbi működési paraméterekre képes.
Triger = indítójel mely elindítja vagy megállítja az időzítést, lehet nyomógomb vagy érzékelő, mikrokontroller
OP = bekapcsolási idő
CL = kikapcsolási idő
LOP = ciklusszám
P1.1 Egyszeri bekapcsolás (Trigger szükséges)
Trigger hatására a relé bekapcsol a beállított OP időre, majd kikapcsol. Trigger ismételt megnyomására a program futása közben nem hat.
Alkalmazás pl: késleltetett kikapcsolás, egyszeri időzítés. Lámpa egyszeri gombnyomásra 10 mp-ig világít. (OP=10s)
P1.2 Újrainduló időzítés (Trigger szükséges)
Trigger hatására a relé bekapcsol az OP időre, ha az OP idő futása alatt új trigger érkezik, újrakezdi az időzítést.
P1.3 Azonnali leállítás (Trigger szükséges)
Trigger hatására a relé bekapcsol a beállított OP időre, ha új trigger érkezik, azonnal kikapcsol és leáll. Pl. biztonsági funkció, vészleállítás
P2 Késleltetett bekapcsolás (Trigger szükséges)
Trigger hatására a relé vár CL időt, majd bekapcsol OP időre, utána kikapcsol. Pl. késleltetett fogyasztó bekapcsolása. (fogyasztó 5 mp késleltetéssel indul, 20 mp-ig megy CL=5s, OP=20s
P3.1 Ciklikus - triggerrel indul (Trigger szükséges)
Trigger után a relé OP ideig bekapcsol, CL ideig kikapcsol, majd ismétli (LOP ciklusszám szerint), új trigger leállítja. Pl. ismétlődő ciklus, de kézzel indítva. Fogyasztó 3 mp-be, 2 mp-ki ciklusban ismétel 50-szer. OP=3s, CL=2s, LOP=50
P3.2 Ciklikus automatikus indítás (Trigger NEM szükséges)
Bekapcsolás után a relé automatikusan elindítja az OP-CL ciklust. Trigger nem szükséges ebben a programban. Pl: autó gyujtás ráadásakor kapcsol valamilyen fogyasztót. OP-CL bekapcsolásakor pl led villogtatható vele OP=1s CL=1s LOP=---
P4 Jelmegtartó mód (Trigger szükséges)
Amíg trigger aktív (tehát pl nyomógomb folyamatosan nyomva van) a relé bekapcsolva marad. Ha trigger megszűnik, elindul az OP idő, majd kikapcsol. OP futásakor trigger megnyomásakor a beállított OP idő előről kezdődik. Pl: tartott jel vezérlés -gombnyomás után késleltetett kikapcsolás. Gombnyomás után 5 mp-ig marad bekapcsolva OP=5s

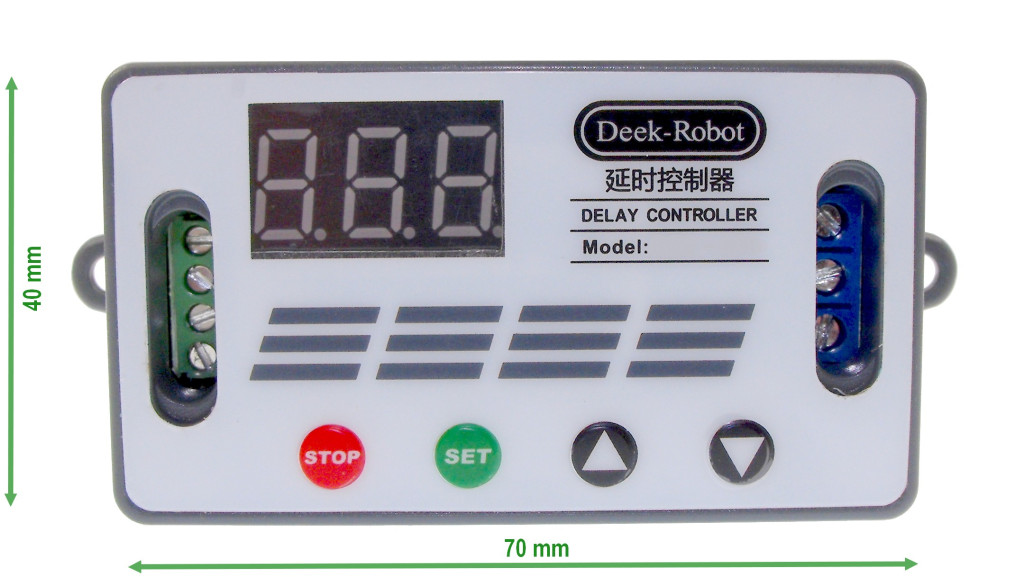

Programozás lépései:
1. Bekapcsolt állapotban tartsa nyomva a SET gombot kb 2 másodpercig ezzel belép a módválasztásba.
2. A Fel/Le nyilak segítségével válasszon a programok közül -> P1.1 / P1.2 / P1.3 / P2 / P3.1 / P3.2 / P4
3. Rövid SET gomb megnyomásával megerősíti a programválasztást.
4. A kijelzőn villogni fog az első paraméter OP,CL vagy LOP
5. A Fel / Le nyilak segítségével módosíthatja az értékeket
6. Röved SET gomb megnyomására következő paraméterre ugrik OP -> CL -> LOP
7. A STOP gombbal kiválaszthatja az időegységet (másodperc vagy perc) a tizedespont helyzetével:
XX.X -> 0,1 - 99,9 másodperc
XXX -> 1-999 másodperc
X.X.X -> 1 - 999 perc
8. SET gomb 2 másodpercig való nyomására a beállított értékek mentésre kerülnek, a kijelző felvillan, majd visszatér a főképernyőre.
A beállított értékek mentésre kerülnek, és áramtalanítás után is megmaradnak a memóriában.
Bekötési segédlet:
Nyomógombos triggeres bekötés:
